Где найти датчик положения дроссельной заслонки (ДПДЗ): подробное руководство для автовладельца

Стабильная работа двигателя современного автомобиля — это результат слаженной работы десятков электронных компонентов, датчиков и исполнительных механизмов. Когда в этой сложной системе происходит сбой, найти причину бывает непросто. Одной из частых причин нестабильного холостого хода, рывков при разгоне и повышенного расхода топлива является неисправность датчика положения дроссельной заслонки, или ДПДЗ. Понимание, где находится датчик дросселя и за что он отвечает, — первый шаг к успешной диагностике и ремонту. Современные автомобили оснащены сложной электроникой, и найти качественные компоненты, как например на https://radaelectron.ru, бывает непросто, но понимание принципов работы ключевых узлов помогает в диагностике и позволяет избежать лишних трат на СТО.

Что такое ДПДЗ и какова его роль в автомобиле?

Прежде чем отправляться на поиски этого небольшого, но важного устройства под капотом, необходимо четко понимать его назначение. Датчик положения дроссельной заслонки (в английской терминологии Throttle Position Sensor, TPS) — это электрон электронный компонент, который, по сути, является потенциометром. Он отслеживает угол открытия дроссельной заслонки и передает эту информацию в виде изменяющегося напряжения на электронный блок управления (ЭБУ) двигателем. На основе этих данных ЭБУ корректирует подачу топлива и угол опережения зажигания, обеспечивая оптимальную работу мотора в различных режимах – от холостого хода до резкого ускорения.

Проще говоря, ДПДЗ сообщает «мозгам» автомобиля, насколько сильно водитель нажал на педаль газа. Любая ошибка в этих данных приводит к неправильной работе двигателя.

Таким образом, этот датчик является ключевым звеном в цепи управления двигателем. Его корректная работа напрямую влияет на динамику, экономичность и экологичность автомобиля. Понимание его роли помогает осознать важность своевременной диагностики и замены при появлении первых признаков неисправности.

Как найти датчик дроссельной заслонки в вашем автомобиле

Несмотря на разнообразие моделей и марок автомобилей, логика расположения ДПДЗ практически всегда одинакова. Он является неотъемлемой частью дроссельного узла. Чтобы его найти, не нужно быть профессиональным автомехаником, достаточно следовать простому алгоритму и понимать, куда смотреть.

Общий принцип поиска: следуйте за воздухом

Самый простой способ найти дроссельный узел, а вместе с ним и искомый датчик, — это проследить путь воздуха от воздушного фильтра к двигателю. Воздух, необходимый для создания топливо-воздушной смеси, проходит через систему впуска, и дроссельный узел является своего рода «клапаном», регулирующим его количество.

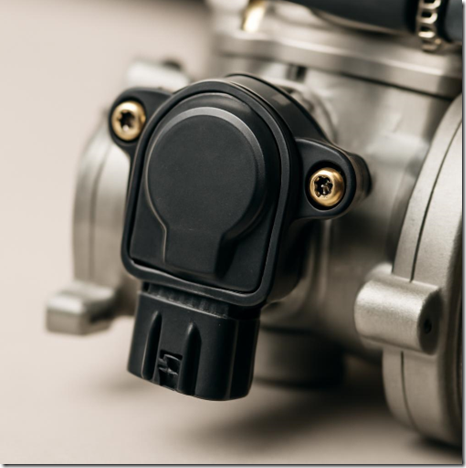

ДПДЗ (указан стрелкой) расположен на оси дроссельной заслонки.

Пошаговый алгоритм поиска

1. Подготовка и безопасность. Перед началом любых работ в подкапотном пространстве убедитесь, что двигатель заглушен и остыл. Для полной безопасности рекомендуется отключить минусовую клемму аккумулятора, чтобы избежать случайного короткого замыкания.
2. Найдите корпус воздушного фильтра. Обычно это большая пластиковая коробка, расположенная в легкодоступном месте. Внутри нее находится сменный фильтрующий элемент.
3. Проследите путь воздуха. От корпуса воздушного фильтра отходит толстый гофрированный резиновый или пластиковый патрубок. Этот патрубок ведет воздух дальше, к двигателю.
4. Идентифицируйте дроссельный узел. Патрубок воздушного фильтра крепится к металлическому (чаще всего алюминиевому) узлу — это и есть дроссельный узел (или «дроссель»). Именно в нем расположена заслонка, которая открывается и закрывается при нажатии на педаль газа. К этому же узлу подходит трос акселератора (на старых моделях) или жгут проводов (на автомобилях с электронной педалью).
5. Обнаружение датчика. Внимательно осмотрите дроссельный узел со всех сторон. Датчик ДПДЗ — это небольшая пластиковая деталь, как правило, черного или серого цвета, прикрученная двумя винтами или болтами к боковой части корпуса дросселя. Он установлен на одной оси с самой дроссельной заслонкой. К датчику обязательно подходит электрический разъем с тремя (реже четырьмя) проводами.

Запомните простое правило: датчик положения дроссельной заслонки всегда находится непосредственно на корпусе дроссельного узла. Это его единственное возможное местоположение, так как он физически связан с осью самой заслонки.

Особенности расположения и важные нюансы

Хотя общий принцип поиска универсален, существуют некоторые особенности, о которых стоит знать. В первую очередь они касаются современных автомобилей с электронной системой управления дроссельной заслонкой.

Автомобили с электронной дроссельной заслонкой (drive-by-wire)

На многих современных автомобилях отсутствует механическая связь (трос) между педалью газа и дроссельной заслонкой. В таких системах, известных как «электронный дроссель» или ETCS (Electronic Throttle Control System), положением заслонки управляет специальный электромотор. В этом случае датчик положения заслонки часто интегрирован непосредственно в корпус дроссельного узла и не является отдельной сменной деталью. При его выходе из строя, как правило, меняется весь дроссельный узел в сборе. Внешне такой узел отличается отсутствием сектора для троса газа и наличием более массивной пластиковой части сбоку, где и скрывается вся управляющая электроника.

Как не перепутать ДПДЗ с другими датчиками?

На корпусе дроссельного узла часто располагается еще один важный элемент — регулятор холостого хода (РХХ), или Idle Air Control (IAC) valve. Его легко спутать с ДПДЗ, особенно неопытному автовладельцу. Вот ключевые отличия:

• Назначение: ДПДЗ измеряет угол открытия заслонки, а РХХ регулирует подачу воздуха в обход закрытой заслонки для поддержания стабильных оборотов на холостом ходу.
• Внешний вид: РХХ часто имеет более сложную форму, может выглядеть как небольшой цилиндрический моторчик или клапан с шаговым двигателем. ДПДЗ — это, как правило, плоский сектор с разъемом.
• Крепление: Оба крепятся винтами, но РХХ часто имеет уплотнительные кольца и сообщается с внутренними воздушными каналами узла, в то время как ДПДЗ просто «сидит» на оси заслонки.

Чтобы избежать ошибки, лучше всего обратиться к технической документации на ваш автомобиль или найти схемы и фотографии дроссельного узла именно для вашей модели двигателя в интернете. Это сэкономит время и убережет от неправильной диагностики.

Признаки неисправности ДПДЗ: как понять, что датчик вышел из строя?

Датчик положения дроссельной заслонки редко выходит из строя мгновенно. Чаще всего его «смерть» — это медленный процесс, сопровождающийся нарастающим количеством неприятных симптомов. Проблема в том, что многие из этих признаков не являются уникальными и могут указывать на неисправности других систем, например, зажигания, топливной системы или датчика массового расхода воздуха (ДМРВ). Тем не менее, существует ряд характерных «сигналов», которые с высокой долей вероятности указывают именно на ДПДЗ.

Основные симптомы неисправного датчика дросселя

Если вы заметили один или несколько из перечисленных ниже признаков, стоит уделить пристальное внимание диагностике ДПДЗ. Игнорирование этих симптомов может привести не только к дискомфорту при вождении, но и к более серьезным последствиям для двигателя и трансмиссии.

• Нестабильный холостой ход. Это один из самых частых и явных симптомов. Обороты двигателя на холостом ходу могут «плавать» вверх-вниз, двигатель может глохнуть при сбросе газа (например, при подъезде к светофору) или, наоборот, держать завышенные обороты. Это происходит потому, что ЭБУ получает неверные данные о том, что заслонка закрыта, и не может корректно отрегулировать подачу воздуха через РХХ.
• Рывки и «провалы» при разгоне. При плавном нажатии на педаль газа автомобиль может дергаться, как будто на мгновение пропадает тяга. Это связано с износом резистивной дорожки внутри датчика. Когда ползунок проходит по «протертому» участку, сигнал на ЭБУ прерывается или становится хаотичным, что вызывает сбой в подаче топлива.
• Снижение мощности и плохая отзывчивость на педаль газа. Машина становится «вялой», неохотно набирает скорость. Вы нажимаете на газ, а ускорение происходит с заметной задержкой. ЭБУ не получает адекватной информации о вашем желании ускориться и не успевает вовремя обогатить смесь и изменить угол зажигания.
• Повышенный расход топлива. Из-за некорректных данных от ДПДЗ электронный блок управления может постоянно переобогащать топливо-воздушную смесь, полагая, что двигатель работает под большей нагрузкой, чем на самом деле. Результат — лишние литры бензина в выхлопной трубе.
• Появление ошибки «Check Engine». Зачастую неисправность датчика сопровождается включением сигнальной лампы на приборной панели. Диагностика с помощью сканера обычно показывает ошибки, связанные с цепью ДПДЗ (например, P0120, P0121, P0122, P0123), что прямо указывает на источник проблемы.
• Проблемы в работе АКПП. На автомобилях с автоматической коробкой передач блок управления трансмиссией (TCM) также использует данные от ДПДЗ для определения момента переключения передач. Неверный сигнал может приводить к затягиванию переключений, резким толчкам при смене передач или несвоевременному переходу на пониженную передачу (kick-down).

Важно понимать, что многие симптомы неисправного ДПДЗ схожи с проблемами системы зажигания (свечи, катушки) или топливного насоса. Поэтому перед заменой датчика всегда рекомендуется провести хотя бы простейшую диагностику, чтобы убедиться в правильности «диагноза».

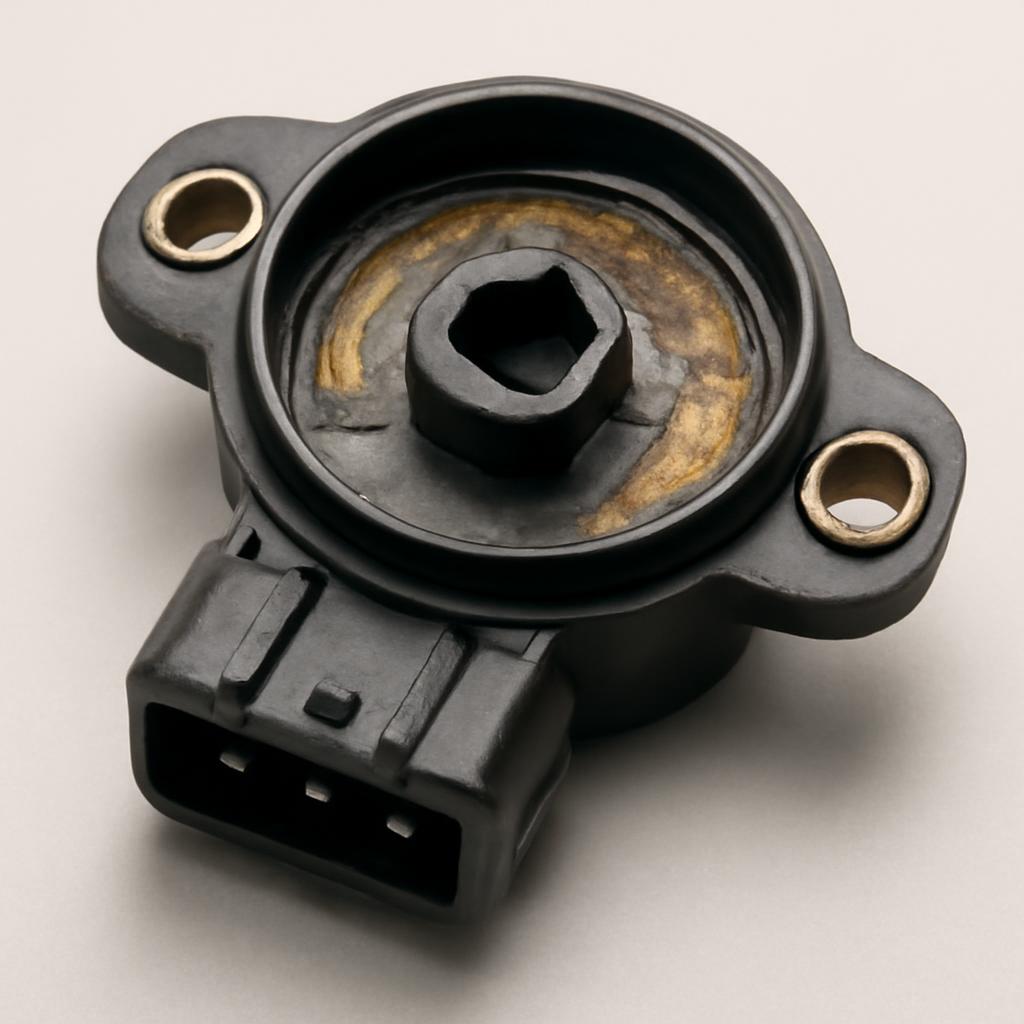

Основная причина выхода ДПДЗ из строя — механический износ контактной дорожки.

Почему ДПДЗ выходит из строя?

Понимание причин поломки помогает не только в ремонте, но и в профилактике. Большинство датчиков дросселя, особенно старого образца, имеют ограниченный ресурс.

Как видно из диаграммы, подавляющее большинство неисправностей связано с естественным износом. Особенно это касается контактных (пленочно-резистивных) датчиков, где подвижный контакт постоянно скользит по специальной дорожке, со временем протирая ее. Наибольший износ происходит в секторе, соответствующем холостому ходу и малым углам открытия заслонки, так как именно в этом диапазоне датчик работает большую часть времени.

Современные бесконтактные датчики, работающие на эффекте Холла, лишены этой проблемы, так как в них отсутствуют трущиеся части. Их ресурс значительно выше, и они выходят из строя гораздо реже.

Типы датчиков ДПДЗ: контактные и бесконтактные

Чтобы лучше понимать природу неисправностей, полезно знать о существовании двух основных типов датчиков. Их принципиальное различие влияет на надежность, долговечность и стоимость.

Характеристика Контактный (потенциометрический) ДПДЗ Бесконтактный (на эффекте Холла) ДПДЗ Принцип действия Изменение сопротивления при движении ползунка по резистивной дорожке. Изменение магнитного поля при вращении магнита, которое улавливается датчиком Холла. Надежность Средняя. Подвержен механическому износу. Высокая. Отсутствуют трущиеся элементы. Срок службы Ограничен (в среднем 50-100 тыс. км). Значительно дольше, часто сопоставим со сроком службы автомобиля. Стоимость Низкая. Выше, чем у контактных аналогов. Распространенность Широко использовался на автомобилях до ~2010-х годов. Стандарт для большинства современных автомобилей.

При замене вышедшего из строя контактного датчика на некоторых моделях авто есть возможность установить бесконтактный аналог. Это более дорогое, но и более долговечное решение, которое позволяет забыть о проблеме износа ДПДЗ на долгие годы.

Диагностика ДПДЗ своими руками: как проверить датчик дросселя

Итак, вы обнаружили у своего автомобиля симптомы, указывающие на возможную неисправность датчика положения дроссельной заслонки, и даже нашли, где он находится. Следующий логичный шаг — провести диагностику, чтобы окончательно подтвердить или опровергнуть свои подозрения. Покупка и замена детали «вслепую» может не решить проблему и привести к лишним тратам. К счастью, проверить ДПДЗ можно самостоятельно, имея минимальный набор инструментов и немного терпения.

Способ 1: визуальный осмотр и проверка разъема

Это самый первый и простой этап, который нельзя пропускать. Иногда проблема кроется не в самом датчике, а в его окружении. Внимательно осмотрите корпус ДПДЗ на предмет трещин, сколов и других механических повреждений. Убедитесь, что он надежно прикручен к дроссельному узлу и не болтается. Самое пристальное внимание уделите электрическому разъему и подходящим к нему проводам.

1. Отсоедините электрическую фишку от датчика. Для этого обычно нужно нажать на специальный фиксатор.
2. Осмотрите контакты внутри разъема и на самом датчике. Они должны быть чистыми, без следов коррозии, окисления (зеленоватого или белого налета) и грязи.
3. Проверьте целостность проводов, подходящих к разъему. Изоляция не должна быть потрескавшейся или перетертой. Аккуратно подергайте каждый проводок — он не должен выпадать из фишки.

Плохой контакт в разъеме — одна из распространенных причин сбоев в работе ДПДЗ. Очистка контактов специальным спреем и обеспечение надежного соединения могут полностью решить проблему без замены датчика.

Способ 2: проверка с помощью мультиметра

Это основной и самый надежный способ самостоятельной диагностики, позволяющий оценить электрические характеристики датчика. Вам понадобится обычный цифровой мультиметр, способный измерять напряжение (V) и сопротивление (Ω).

Проверка напряжения (более точный метод)

Этот тест проводится при включенном зажигании, но с заглушенным двигателем. Электрический разъем должен быть подключен к датчику.

1. Включите зажигание (положение «ON», когда загораются лампочки на приборной панели).
2. Переведите мультиметр в режим измерения постоянного напряжения (DCV или V=) с пределом до 20 Вольт.
3. Вам нужно подключиться к проводам. Чтобы не повредить изоляцию, лучше всего использовать тонкие щупы или специальные игольчатые насадки, которые можно аккуратно вставить в разъем с обратной стороны, где провода входят в фишку.
4. Определите назначение контактов. Обычно их три: «масса» (GND), питание (+5V) и сигнальный выход (Signal). Черный щуп мультиметра подключите к «массе» (можно на кузов автомобиля или минусовую клемму аккумулятора). Красным щупом поочередно касайтесь контактов. На одном из них должно быть стабильное напряжение около 5 Вольт — это питание. На другом при закрытой заслонке будет низкое напряжение (обычно 0.4-0.7 В) — это сигнальный провод.
5. Оставив красный щуп на сигнальном проводе, попросите помощника очень медленно и плавно нажимать на педаль газа до упора (или вручную плавно поворачивайте сектор дроссельной заслонки).
6. Внимательно следите за показаниями мультиметра. Напряжение должно так же плавно и без скачков возрастать от начального значения (0.4-0.7 В) до максимального (около 4.5-4.8 В) при полностью открытой заслонке.

Любые резкие скачки, провалы до нуля или замирания показаний во время плавного открытия заслонки однозначно говорят о наличии «протертой» дорожки внутри датчика. Такой ДПДЗ подлежит замене.

Проверка сопротивления

Этот тест проводится при выключенном зажигании и со снятым с датчика разъемом. Он менее показателен, чем замер напряжения, но тоже может выявить неисправность.

• Переключите мультиметр в режим измерения сопротивления (Ω).
• Сначала измерьте общее сопротивление между контактами питания и «массы» на датчике. Оно должно быть постоянным и соответствовать спецификации (обычно в диапазоне 1-10 кОм).
• Затем подключите щупы между сигнальным контактом и «массой». Медленно вращая сектор заслонки, наблюдайте за изменением сопротивления. Оно должно меняться плавно, без рывков и обрывов цепи (когда прибор показывает бесконечность).

Сравнение методов диагностики ДПДЗ

Для наглядности сведем основные способы проверки в единую таблицу, чтобы вы могли выбрать наиболее подходящий для себя вариант.

Параметр Визуальный осмотр Проверка мультиметром Диагностика сканером OBD-II Сложность выполнения Очень низкая Средняя (требует базовых навыков) Низкая (требует наличия прибора) Необходимое оборудование Фонарик, очиститель контактов Цифровой мультиметр Автосканер с поддержкой OBD-II Выявляемые неисправности Механические повреждения, плохой контакт, обрыв провода Износ резистивной дорожки, внутренний обрыв, несоответствие параметров Все электрические неисправности, чтение кодов ошибок Наглядность результата Зависит от неисправности Требует интерпретации цифровых значений Очень высокая (графики, проценты)

Если в результате диагностики вы пришли к выводу, что датчик неисправен, единственно верным решением будет его замена. Попытки ремонта, чистки или восстановления контактных датчиков, как правило, не дают долгосрочного результата и являются пустой тратой времени.

Замена датчика положения дроссельной заслонки: пошаговая инструкция

Если диагностика подтвердила неисправность ДПДЗ, не стоит откладывать его замену. Эта процедура не относится к категории сложных и вполне выполнима в гаражных условиях. Следуя простому алгоритму, вы сможете сэкономить на услугах автосервиса и быть уверенным в качестве выполненной работы. Перед началом убедитесь, что у вас есть новый датчик, подходящий именно для вашей модели автомобиля.

Подготовка и необходимые инструменты

Для работы вам понадобится минимальный набор инструментов:

• Набор отверток (чаще всего крестовая) или маленьких ключей/головок (обычно на 8 или 10).
• Очиститель карбюратора или универсальный обезжириватель.
• Чистая ветошь или салфетки.
• Новый датчик ДПДЗ.

Пошаговый процесс замены

1. Обеспечение безопасности. Заглушите двигатель и дайте ему остыть. Обязательно скиньте минусовую клемму с аккумулятора. Это предотвратит возможные короткие замыкания и «обнулит» ошибки в памяти ЭБУ.
2. Получение доступа к датчику. Как мы уже выяснили, ДПДЗ находится на дроссельном узле. Чтобы к нему было удобно подобраться, скорее всего, потребуется снять гофрированный патрубок, идущий от воздушного фильтра. Ослабьте хомуты, которые его крепят, и аккуратно снимите патрубок.
3. Демонтаж старого датчика. Сначала отсоедините электрический разъем от ДПДЗ, нажав на пластиковый фиксатор. Затем выкрутите два винта, которые крепят датчик к корпусу дроссельного узла.

Будьте предельно аккуратны при откручивании крепежных винтов. Они маленькие и их легко уронить в недра подкапотного пространства. Рекомендуется использовать отвертку с магнитным наконечником.

1. Очистка посадочного места. После снятия старого датчика тщательно очистите его посадочное место на корпусе дросселя от грязи, пыли и старых уплотнений с помощью ветоши и очистителя. Это обеспечит плотное прилегание новой детали.
2. Установка нового датчика. Установите новый ДПДЗ на его место. Обратите внимание: на некоторых моделях крепежные отверстия в датчике имеют овальную форму, что позволяет немного регулировать его начальное положение. В этом случае установите его примерно посередине хода. Наживите и равномерно затяните крепежные винты. Не прилагайте чрезмерных усилий, чтобы не повредить пластиковый корпус датчика.
3. Подключение и сборка. Подключите электрический разъем к новому датчику до характерного щелчка. Установите на место патрубок воздушного фильтра и затяните хомуты.
4. Адаптация (обучение). На многих автомобилях после замены ДПДЗ и отключения аккумулятора требуется провести процедуру адаптации дроссельной заслонки. Самый простой способ — подключить клемму аккумулятора, включить зажигание на 30-60 секунд (не заводя двигатель), затем выключить на такое же время. После этого заведите двигатель и дайте ему поработать на холостых оборотах 5-10 минут до полного прогрева. За это время ЭБУ адаптируется к параметрам нового датчика. На некоторых автомобилях может потребоваться адаптация с помощью диагностического сканера.

После завершения всех процедур совершите пробную поездку, обращая внимание на работу двигателя на холостом ходу, плавность разгона и общую отзывчивость автомобиля на нажатие педали газа.

Заключение

Датчик положения дроссельной заслонки — это маленький, но чрезвычайно важный компонент, от которого напрямую зависит стабильность работы двигателя, расход топлива и общая динамика автомобиля. Мы подробно разобрали, где находится датчик дросселя, как распознать симптомы его неисправности, а также как провести диагностику и замену своими силами. Понимание этих процессов дает автовладельцу уверенность и позволяет избежать лишних затрат на СТО.

Главный совет — не игнорируйте тревожные сигналы, которые подает ваш автомобиль. При появлении рывков, плавающих оборотов или повышенного расхода топлива начните с простого: визуального осмотра и проверки ДПДЗ. Своевременная диагностика и замена этого недорогого элемента помогут предотвратить более серьезные проблемы и вернут вашему автомобилю былую резвость и экономичность.

Не бойтесь заглядывать под капот! Обслуживание автомобиля своими руками — это не только экономия, но и ценный опыт. Вооружившись знаниями из этой статьи, вы сможете самостоятельно справиться с одной из самых распространенных неисправностей и лучше понимать, как работает ваш железный конь.
