В мире механики, сборки и точной инженерии часто встречаются ситуации, когда необходимо обеспечить надежное крепление, соосность или фиксацию деталей, но при этом сохранить возможность легкой регулировки, демонтажа или компенсации допусков. Именно здесь на сцену выходит скромный, но невероятно функциональный компонент – разрезная втулка (также известная как разрезная гильза, цанговя втулка, зажимная втулка).

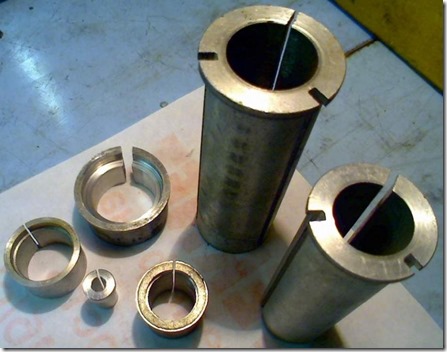

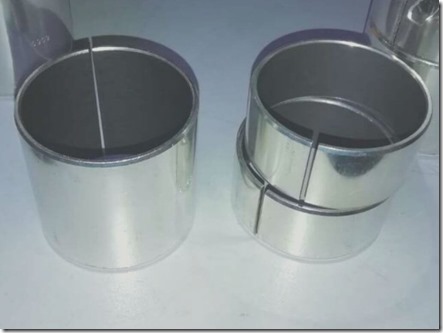

Разрезная втулка – это цилиндрическая деталь с продольным разрезом (одним или несколькими) по всей или части своей длины. Этот, казалось бы, простой конструктивный элемент коренным образом меняет её свойства: втулка из статичной детали превращается в упругую и зажимную.
Принцип действия и ключевые особенности
Секрет эффективности разрезных втулок кроется в принципе радиального зажима:
-
Эластичность: Наличие разреза позволяет стенкам втулки сжиматься или (реже) расширяться в радиальном направлении.
-
Приложение усилия: Когда на внешнюю поверхность такой втулки воздействуют сжимающим усилием (например, затягивают гайку на конусной поверхности или зажимают в гладком отверстии стяжным винтом), её диаметр уменьшается.
-
Фиксация: Уменьшаясь в диаметре, втулка плотно обжимает вал (стержень, ось), проходящий внутри неё, надёжно фиксируя его как в осевом, так и во вращательном направлении.
-
Концентричность: При этом она сама точно центрируется в посадочном отверстии (например, в шкиве, маховике, рычаге), обеспечивая идеальную соосность.
Преимущества разрезных втулок:
-
Высокая точность позиционирования и соосности: Позволяют компенсировать микронные зазоры между валом и отверстием.
-
Равномерное распределение усилия: Обжимают вал по всей окружности, в отличие от шпонки, которая создаёт точечную нагрузку.
-
Лёгкость монтажа и демонтажа: Установка и снятие происходят без прессовых усилий, нагрева или ударных инструментов.
Детали не повреждаются.
-
Универсальность: Одна и та же втулка может использоваться для валов незначительно разного диаметра (в пределах своего диапазона зажима).
-
Многократность использования: Могут применяться многократно без потери функциональности.
-
Отсутствие необходимости в дорогостоящей обработке: Позволяют использовать валы и отверстия с более грубыми допусками (например, без шпоночных канавок), что снижает стоимость производства.
Материалы и виды покрытий
Для изготовления разрезных втулок используют:
-
Углеродистые стали: Наиболее распространённый вариант, обеспечивающий прочность и износостойкость.
-
Легированные стали: Для повышенных нагрузок и динамических воздействий.
-
Нержавеющие стали (AISI 304, 316): Для работы в агрессивных средах, пищевой и химической промышленности.
-
Алюминиевые сплавы: Для облегчённых конструкций, где важен малый вес.
-
Полимеры (нейлон, POM): Для применений, требующих электроизоляции, работы без смазки, снижения шума.
Поверхность часто подвергают дополнительной обработке: цинкование, оксидирование, хромирование для защиты от коррозии или наносят специальные покрытия (например, тефлон) для снижения трения.
Основные типы и сферы применения
-
Втулки с конической наружной поверхностью: Классический и самый распространённый тип. Устанавливаются в отверстие с конической расточкой.
Затягивая гайку на резьбовой части втулки, её втягивают в конус, заставляя сжиматься. Применение: Крепление фрез, свёрл, оправок в патронах станочного оборудования (токарные, фрезерные станки), фиксация шкивов, звёздочек, маховиков на валах.
-
Втулки с цилиндрической наружной поверхностью (зажимные): Имеют продольный разрез и один или несколько стяжных винтов сбоку. При закручивании винта стенки сжимаются. Применение: Простейшие соединения валов и деталей, крепление рукояток, рычагов, указателей, элементов в приборостроении, бытовой технике.
-
Зажимные втулки для линейных направляющих (сильфоны, каретки): Специализированный вид для крепления подшипниковых блоков (кареток) линейных направляющих к станкам или механизмам.
Позволяют точно выставлять и надёжно фиксировать положение.
-
Цанговые зажимные патроны: По сути, являются разновидностью разрезных втулок сложной формы с несколькими разрезами. Обеспечивают сверхточный и мощный зажим инструмента.
-
Разрезные дистанционные втулки и втулки для подшипников: Используются для позиционирования подшипников качения на валу, устраняя осевой люфт и фиксируя внутреннее кольцо без прессовой посадки.
Где они используются? Практически везде!
-
Машиностроение и станкостроение: Основа технологической оснастки – цанговые патроны, крепление приводных элементов.
-
Робототехника и автоматизация: Крепление шестерён, датчиков, элементов передач в манипуляторах и линейных модулях.
-
Транспортное машиностроение: Фиксация тросов, рычагов, элементов управления.
-
Приборостроение: Точная сборка измерительных приборов, оптических устройств.
-
3D-принтеры и ЧПУ-станки хобби-класса: Крепление шкивов, ходовых винтов, подшипников.
-
Вело- и мототехника: Крепление звёздочек, тормозных дисков (в некоторых конструкциях).
-
Мебельное производство: Регулируемые соединения для полок, крепления столешниц.
Рекомендации по выбору и монтажу
-
Определите тип нагрузки: Осевая, радиальная, крутящий момент, комбинированная.
-
Уточните размеры: Ключевые параметры – диаметр вала (мин./макс.), диаметр отверстия в ступице, требуемая длина.
-
Выберите материал: Исходя из условий эксплуатации (нагрузка, наличие вибраций, влажность, температура, химическая среда).
-
Правильный монтаж: Перед установкой очистите вал и отверстие.
При затяжке следуйте рекомендациям производителя по моменту затяжки. Избегайте перекоса втулки при вставке в конус. Затяжку конусных втулок лучше производить в два этапа: предварительная затяжка, проверка соосности и биения, окончательная затяжка.
Разрезная втулка – это блестящий пример того, как простое и элегантное инженерное решение может решать целый комплекс сложных задач: от точного позиционирования до надёжной передачи крутящего момента. Она экономит время на сборку, снижает стоимость обработки деталей, повышает ремонтопригодность и точность механизмов.
Именно поэтому этот скромный компонент уже более ста лет остаётся незаменимым элементом в арсенале любого инженера, механика и конструктора, воплощая в себе принцип «простота – залог надёжности».
