Припуск в металлообработке — это дополнительный слой металла, который оставляют на заготовке сверх номинального размера, чтобы затем снять его резанием, шлифованием или другим способом и получить точную деталь. Проще говоря, заготовку делают немного больше, чем требуется по чертежу: часть материала уйдёт на исправление формы, удаление окалины, литейных дефектов, заусенцев и достижение заданной чистоты поверхности.
Без припуска точная обработка часто невозможна. После литья, ковки, проката или сварки металл редко имеет идеальную геометрию. На поверхности могут присутствовать обезуглероженный слой, трещины, раковины, следы окалины, коробление и остаточные напряжения. Если оставить слишком мало материала, дефект окажется глубже доступной зоны обработки. Если заложить чрезмерный запас, возрастут расход металла, время работы станка, нагрузка на инструмент и риск деформации детали.
Основная задача технолога — найти разумный баланс между гарантированным удалением дефектного слоя и экономичностью производства. Припуск назначают не «на глаз», а с учётом способа получения заготовки, материала, размеров детали, точности обработки, шероховатости поверхности и последовательности операций. Для одной и той же детали запас после литья, горячей штамповки и точного проката будет различаться.
В профессиональной практике расчёт начинают с анализа конечного размера, указанного на чертеже, и возвращаются к исходной заготовке по маршруту обработки. Более подробную информацию о металлообработке можно найти здесь https://zub-x.ru/
Какие бывают припуски
Припуск бывает общим и межоперационным. Общий показывает, сколько материала нужно удалить от исходной заготовки до готовой детали. Межоперационный относится только к конкретному переходу: например, от чернового точения до чистового или от фрезерования до шлифования.

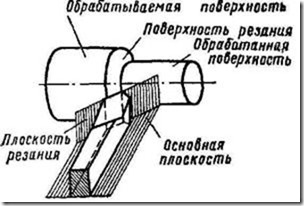

Также различают припуск на сторону и припуск на размер. При обработке наружного цилиндра припуск на сторону показывает толщину снимаемого слоя с одной поверхности. Припуск на диаметр будет вдвое больше, поскольку металл удаляется сразу с двух противоположных сторон. Это одна из частых причин ошибок в расчётах.
| Вид припуска | Что означает | Где применяется |
|---|---|---|
| Общий | Суммарный запас от заготовки до готовой детали | При выборе проката, поковки, отливки |
| Межоперационный | Слой, удаляемый на одной операции | Черновая, получистовая, чистовая обработка |
| Односторонний | Запас с одной поверхности | Торцы, плоскости, уступы |
| Диаметральный | Разница между диаметром заготовки и детали | Токарная обработка валов и отверстий |
| Симметричный | Материал распределён равномерно относительно оси или средней плоскости | Валы, втулки, плоские детали |
Как припуск выглядит на практике
Допустим, по чертежу необходимо получить вал диаметром 50 мм. Заготовка после проката имеет диаметр 54 мм. Если обработка ведётся по наружной поверхности, общий припуск составляет 4 мм по диаметру, или 2 мм на сторону. Эти 2 мм могут быть распределены между черновым и чистовым точением: например, 1,6–1,8 мм снимаются на черновом проходе, а оставшийся слой — на чистовом.
Для торцевой поверхности расчёт будет другим. Если длина готовой детали должна составлять 120 мм, а отрезанная заготовка имеет длину 124 мм, общий торцевой припуск равен 4 мм. При обработке с двух сторон его можно распределить примерно поровну, но только если геометрия и базирование позволяют работать симметрично. Иногда один торец используют как установочную базу и снимают с него больше материала.
Важно: припуск на диаметр нельзя путать с припуском на сторону. При диаметре заготовки 54 мм и готовом диаметре 50 мм запас равен 4 мм по размеру, но фактическая глубина резания от наружной поверхности до расчётного диаметра составляет 2 мм.
От чего зависит величина припуска
Первый фактор — способ получения заготовки. Горячая поковка обычно требует большего запаса, чем калиброванный прокат: поверхность поковки неровная, форма после деформации может иметь отклонения, а наружный слой нередко отличается по структуре. Литая заготовка дополнительно учитывает усадку, формовочные уклоны и возможные раковины. Для точного проката припуск меньше, но это не отменяет проверку прямолинейности и состояния поверхности.
Второй фактор — размер детали. У крупной заготовки абсолютные отклонения формы могут быть больше, поэтому запас назначают с учётом коробления и неравномерности слоя. Однако увеличивать припуск пропорционально габаритам нельзя: слишком толстый слой приведёт к лишнему нагреву, вибрациям и расходу инструмента.
Третий фактор — материал. Нержавеющие стали склонны к наклёпу, жаропрочные сплавы плохо обрабатываются и требуют стабильного среза. Для закалённых сталей часть припуска может оставляться под шлифование. Алюминиевые сплавы режутся легче, но тонкостенные детали способны деформироваться даже при небольшом усилии.
Имеет значение и требуемая точность. Черновое точение обычно выполняют с более крупным слоем, поскольку его задача — быстро исправить форму и удалить основной объём металла. Чистовая обработка работает с небольшим остатком. Под шлифование припуск назначают отдельно: его должно хватить для удаления следов предыдущей операции, но не настолько много, чтобы деталь перегревалась или уходила из допуска.
Как распределяют припуск по операциям
Типовая последовательность выглядит так: заготовку базируют, выполняют черновую обработку, затем при необходимости проводят получистовой проход, термическую обработку, чистовую обработку и шлифование. После термообработки часть геометрических отклонений может появиться заново, поэтому припуск перед закалкой и после неё рассчитывают раздельно.
Припуск должен обеспечивать не только снятие материала, но и возможность исправить погрешность предыдущей операции. Если после чернового прохода ось отверстия сместилась, чистового слоя должно хватить для восстановления правильной толщины стенки. Для ответственных деталей проверяют не один размер, а минимальный остаточный припуск в наиболее неблагоприятной точке.
При обработке отверстий действует обратная логика. Если диаметр готового отверстия должен быть 30 мм, исходное отверстие после сверления может иметь меньший размер, например 28–29 мм, а окончательный диаметр получают растачиванием или развёртыванием. Здесь важно не превышать допустимый слой для чистового инструмента: развёртка не предназначена для снятия большого припуска и может дать разбивку или плохую шероховатость.
Практическое правило: черновая операция должна снимать основной объём металла, а чистовая — исправлять размер и качество поверхности. Если чистовому инструменту приходится удалять слишком большой слой, возрастает риск увода размера, вибрации и преждевременного износа.
Что происходит при неправильном выборе
Недостаточный припуск опасен тем, что часть дефектного слоя остаётся на детали. На поверхности могут сохраниться окалина, поры или следы предыдущей операции. Кроме того, не получится компенсировать коробление и погрешность базирования. В результате деталь формально обрабатывается, но не выходит в допуск.
Избыточный припуск приводит к перерасходу металла и увеличивает длительность цикла. При точении крупный слой может вызвать вибрацию, а при фрезеровании — перегрузку зубьев фрезы. Тонкостенные детали после снятия большого запаса нередко «отпускают» внутренние напряжения и меняют форму уже после обработки.
Есть и менее очевидная проблема: слишком большой припуск после термообработки способен ухудшить качество шлифования. Толстый слой снимается дольше, поверхность перегревается, появляются прижоги и микротрещины. Поэтому припуск всегда связан не только с размером заготовки, но и с конкретным технологическим маршрутом.
Краткая памятка технолога
- Определить окончательный размер и допуск по рабочему чертежу.
- Установить способ получения заготовки и возможные дефекты поверхностного слоя.
- Разделить общий запас на операции: черновую, чистовую, термическую и шлифовальную.
- Проверить, указан ли размер по диаметру или по радиусу, особенно для цилиндрических деталей.
- Учесть базирование, коробление, жёсткость детали и возможное смещение оси.
- Сопоставить рассчитанный припуск с возможностями станка, инструмента и измерительных средств.
- После первой детали проверить фактический остаточный слой измерением, а не только расчётом.
Итог
Припуск — это управляемый технологический запас металла, а не случайная «лишняя» толщина заготовки. Его назначают, чтобы гарантированно удалить дефекты и погрешности предыдущих операций, получить требуемый размер и обеспечить нужную шероховатость. Оптимальная величина зависит от материала, метода изготовления заготовки, габаритов, точности, жёсткости детали и всей цепочки обработки.
Грамотно рассчитанный припуск экономит металл и время, продлевает ресурс инструмента и снижает риск брака. А его проверка на промежуточных операциях помогает увидеть ошибку ещё до того, как дорогая заготовка превратится в неисправимую деталь. Если в производственной практике встречались спорные случаи с припусками, ими можно поделиться в комментариях или задать вопрос по конкретной детали и маршруту обработки.
