Ошибки двигателя DEUTZ: диагностика и устранение кодов

Тревожная лампа на панели приборов, резкий провал мощности на подъёме или нестабильный холостой ход — всё это сигналы, которые механик спецтехники не может игнорировать. Дизельный мотор DEUTZ устроен надёжно, но и у него есть слабые места. Понять, что именно сломалось, без диагностики сложно: один и тот же симптом может указывать на три разные причины. Разберём, какие коды ошибок встречаются чаще всего и что за ними стоит.

Коротко

• ЭБУ (электронный блок управления) двигателей DEUTZ фиксирует коды неисправностей по каждому датчику и исполнительному устройству: правильно прочитать код — значит найти причину, а не симптом.
• Большинство ошибок топливной системы связаны с загрязнением форсунок или падением давления в рейке, и во многих случаях устраняются без замены агрегата.
• Перегрев опасен тем, что двигатель переходит в аварийный режим автоматически: если аварийная лампа загорелась и тяга упала, нужно немедленно остановить машину.
• Коды на датчиках вала и распредвала часто путают с электрическими сбоями: перед заменой датчика проверьте проводку и экранирование CAN-шины.
• Когда ресурс двигателя исчерпан и ремонт нерентабелен, контрактный агрегат найти быстрее и дешевле, чем восстанавливать изношенный мотор со вскрытием блока.

Статья написана для механиков и владельцев спецтехники, которые работают с дизелями DEUTZ в разных условиях — от карьерных экскаваторов до строительных компрессоров. Если критический износ делает восстановление нерентабельным, сравнить доступные варианты замены можно в разделе двигатели DEUTZ — там агрегаты каталогизированы по моделям и типоразмерам с указанием наличия на складе.

Диагностика неисправностей DEUTZ строится на чтении кодов из ЭБУ. Двигатель сам фиксирует отклонения в работе каждого датчика и каждого исполнительного устройства — это ускоряет поиск причины и снижает риск ошибочной замены исправного компонента. Зная, что означает конкретный код, механик сразу понимает, в каком направлении двигаться, не разбирая двигатель вслепую.

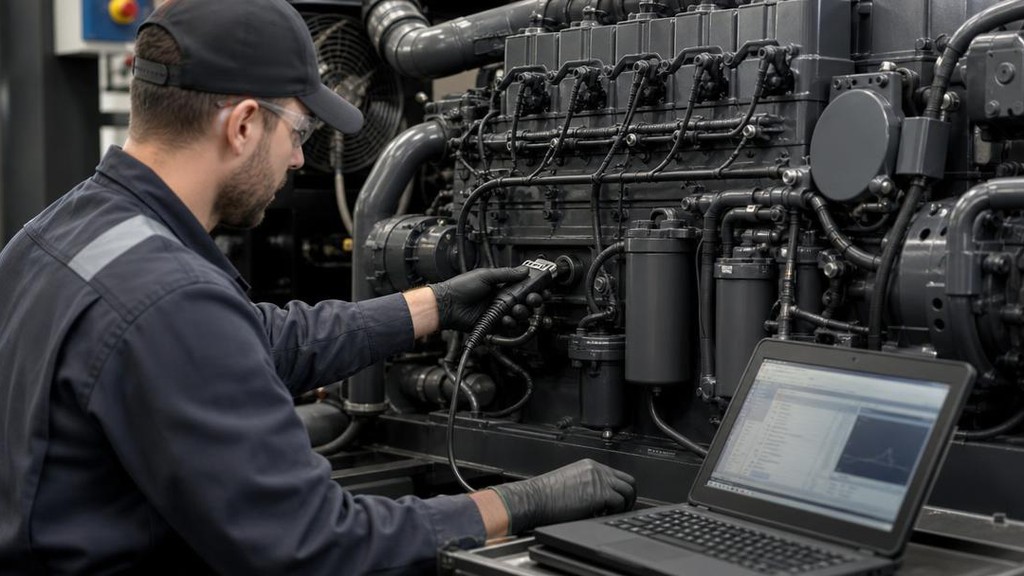

Как считать коды ошибок DEUTZ: инструменты и первые шаги

Диагностику двигателей DEUTZ проводят через фирменный диагностический разъём с использованием протокола SAE J1939 по CAN-шине (сети управляющих контроллеров). Для большинства серий подойдут специализированные сканеры с поддержкой этого стандарта и актуальной базой кодов: SERDIA2000, DEUTZ Service Tool или совместимые решения сторонних производителей. Выбор инструмента зависит от модели двигателя — уточняйте совместимость по номеру серии на шильдике блока.

Перед подключением убедитесь, что зажигание включено, а двигатель не работает. Часть кодов отображается только в статическом режиме — после остановки мотора. Подключите адаптер к диагностическому разъёму, откройте раздел «Fault Memory» в ПО. Каждый код содержит номер неисправности, описание системы управления и тип сбоя — активный, исторический или прерывистый.

Активные ошибки указывают на текущую проблему, исторические — на те, что уже случились и могли устраниться сами. Прерывистые наиболее сложны в диагностических шагах: проявляются ситуационно и требуют наблюдения в динамике, часто при определённой нагрузке или температуре окружающей среды. Прерывистую ошибку важно поймать в активном состоянии — только тогда сканер покажет параметры в момент отказа.

Если фирменного оборудования нет, мануалы к серии двигателя помогут расшифровать коды вручную. Номер серии указан на шильдике блока. Для серий TCD 3.6, TCD 4.1, TCD 6.1, TCD 12.0 таблицы кодов доступны в технических архивах DEUTZ. Работая с документацией, проверяйте версию прошивки ЭБУ: для одной и той же серии коды могут отличаться от версии к версии.

Главное правило: не сбрасывайте ошибки до того, как нашли и устранили причину. Сброс без ремонта лишь скрывает проблему — через несколько моточасов код вернётся снова. В полевых условиях так делают чаще всего — и потом удивляются, почему код вернулся.

Диагностика прерывистых ошибок требует отдельного подхода: сканер подключают к технике и наблюдают параметры в реальном времени во время работы. Когда прерывистый код активируется, сканер фиксирует все значения в момент отказа. Без этой информации причину прерывистой ошибки найти сложно — сканер покажет, что именно происходило в системе управления в момент сбоя. После устранения неисправности — сначала проверка параметров в реальном режиме, потом сброс кодов и контрольный запуск.

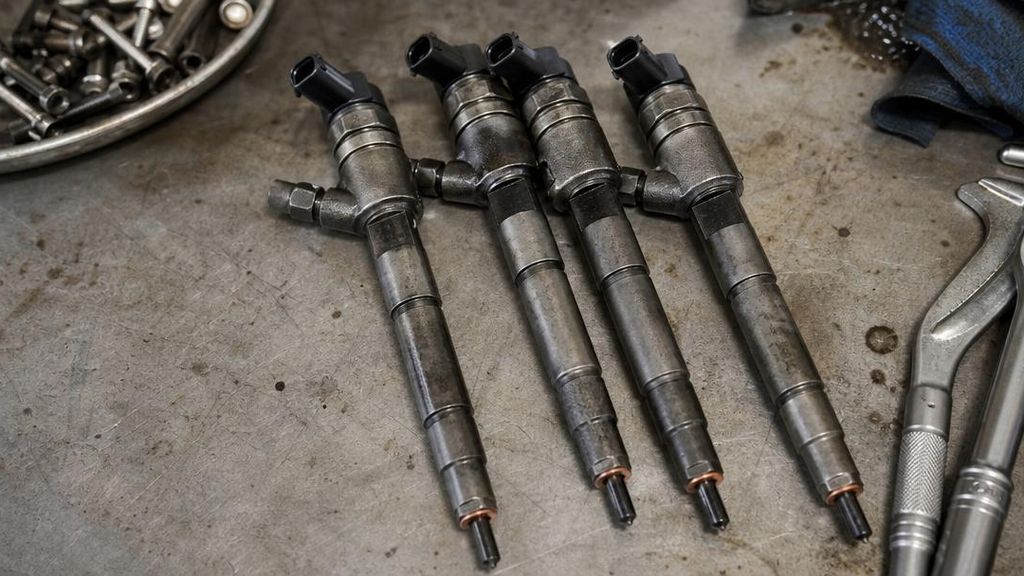

Ошибки топливной системы и форсунок

Неисправности топливной системы дают самые частые коды в практике диагностики DEUTZ. Симптомы проявляются по-разному: чёрный или сизый дым из выхлопа, потеря мощности на оборотах, жёсткая работа двигателя, трудный запуск. Один и тот же набор признаков может указывать на разные причины — поэтому код ошибки здесь особенно важен.

Чёрный дым из выхлопа при нагрузке чаще всего указывает на неправильное соотношение топлива и воздуха: форсунки переобогащают смесь или ограничена подача воздуха. Первый шаг — проверить воздушный фильтр и турбину, только потом переходить к форсункам. Такой порядок позволяет избежать замены исправных компонентов и сэкономить на ненужных запчастях.

Насос высокого давления DEUTZ рассчитан на определённый ресурс моточасов. После его выработки давление в топливной рейке падает ниже нормы — двигатель начинает «плохо тянуть» на оборотах под нагрузкой. Если код указывает на стабильное занижение давления и замена фильтра не помогла, причину нужно искать в самом насосе или в клапане регулировки давления в рейке.

Качество топлива напрямую влияет на ресурс форсунок и насоса. Загрязнённое дизельное топливо с примесями воды или парафина при работе в холодных условиях засоряет форсунки и нарушает режим впрыска. Добавление специальных присадок и более частая замена топливного фильтра снижает этот риск. При эксплуатации техники в суровых условиях рекомендуется проверять топливную систему с увеличенной периодичностью — раз в 100-150 моточасов, не дожидаясь появления кода.

При замене форсунок на двигателях DEUTZ важно проводить балансировку после установки. Это выравнивает цикловую подачу по цилиндрам и устраняет нестабильность работы двигателя. Балансировка выполняется через диагностическое ПО и занимает несколько минут — без неё мотор будет работать неравномерно даже с новыми форсунками, и в памяти ЭБУ останутся коды по отдельным цилиндрам.

Ошибки датчиков и электрики

Датчики — один из наиболее уязвимых узлов в условиях строительной и карьерной техники. Вибрация, загрязнение, перепады температур приводят к тому, что датчик начинает выдавать неверный сигнал или отключается. ЭБУ фиксирует это как код ошибки, но сам датчик при этом может быть физически цел: проблема нередко в проводке или в контактном разъёме.

Частые ошибки этой группы:

• Датчик положения коленчатого вала — ЭБУ не получает корректный сигнал об угловом положении вала. Последствие: нестабильный запуск, сбои на холостом ходу, вплоть до остановки двигателя. Перед заменой датчика проверьте зазор между датчиком и зубчатым колесом по мануалу серии.
• Датчик положения распредвала — схожая ошибка, другой источник. Оба датчика работают в паре; если один выходит из строя, система управления переходит в ограниченный режим работы с пониженной тягой.
• Датчик давления масла — сигнал ниже нормы или его отсутствие включает аварийную защиту. Прежде чем менять датчик, проверьте реальное давление механическим манометром, чтобы исключить истинную проблему.
• Обрыв или короткое замыкание в цепи датчика — выдаётся как отдельный код; в этом случае замена датчика не поможет, нужно искать повреждение проводки.

CAN-шина связывает ЭБУ двигателя с остальными блоками управления техники. Сбои на шине проявляются как множественные несвязанные коды одновременно — это характерный признак именно проблемы со связью. Причины: повреждение кабеля шины, плохой контакт в разъёмах, неверное сопротивление нагрузочных резисторов. Диагностика CAN-шины требует осциллографа или специализированного тестера сети, обычный мультиметр здесь недостаточен.

Напряжение в бортовой сети влияет на показания датчиков: при его отклонении аналоговые датчики начинают выдавать ложные значения. При массовых отклонениях в показаниях нескольких датчиков первый шаг — проверить заряд аккумулятора, состояние генератора и клеммы АКБ. Слабый генератор или окисленные клеммы добавляют ложных ошибок больше, чем реальные неисправности. Проверка генератора входит в обязательный список при каждом массовом появлении кодов.

При замене датчика важно использовать компонент именно от нужной серии двигателя. Датчики DEUTZ для разных серий внешне похожи, но имеют разные характеристики сигнала: частота, амплитуда, диапазон напряжения. Установка похожего датчика от другой серии создаёт новый код ошибки или ложные показания — и механик начинает искать проблему там, где её нет. Проверяйте совместимость по номеру детали из технической документации серии.

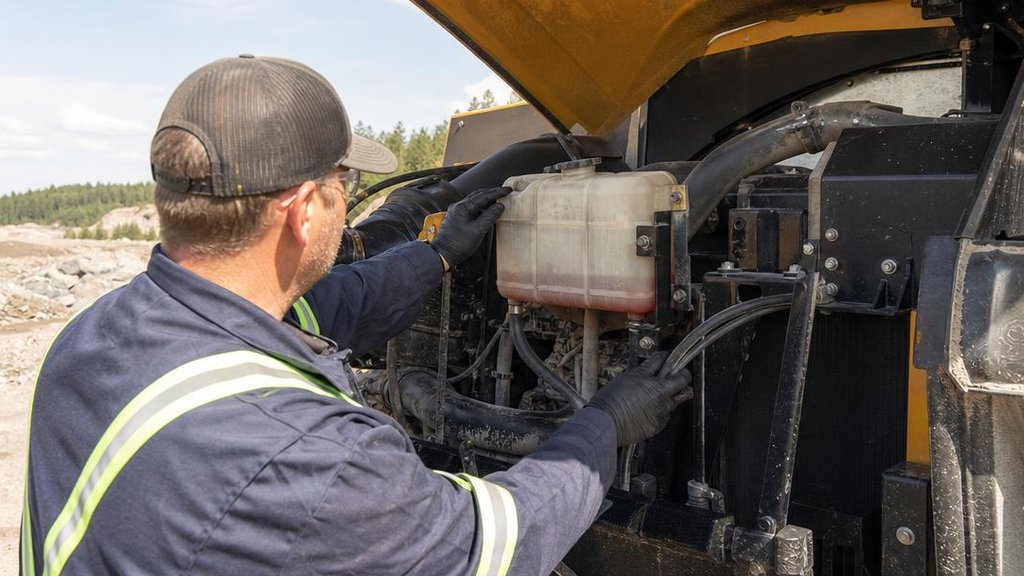

Перегрев, механические неисправности и ресурс двигателя

Перегрев — одна из наиболее опасных неисправностей для дизельного двигателя. ЭБУ DEUTZ отслеживает температуру охлаждающей жидкости постоянно: при превышении порогового значения включается аварийное ограничение мощности или полная остановка двигателя. Это защита от повреждения цилиндров и поршневой группы — без неё прогоревший поршень или задранный цилиндр гарантированы.

Коды ошибок системы охлаждения делятся на несколько типов:

• Повышенная температура охлаждающей жидкости — двигатель переходит в режим пониженной мощности; если температура продолжает расти, возможна автоматическая остановка.
• Неисправность датчика температуры жидкости — ЭБУ получает некорректный сигнал; двигатель работает, но система охлаждения фактически не контролируется.
• Ошибка термостата — термостат застрял в одном положении; жидкость не циркулирует через радиатор должным образом.

При появлении кода перегрева первое действие: остановить машину и дать мотору остыть. Проверьте уровень охлаждающей жидкости в расширительном бачке. Низкий уровень или признаки масла в бачке (пенная поверхность, радужные разводы) — серьёзный признак: возможна трещина в головке блока или прогоревшая прокладка. Работать с такими симптомами нельзя.

Срок службы механических компонентов DEUTZ напрямую зависит от качества обслуживания. Своевременная замена масла, использование оригинальных фильтров и контроль качества топлива защищают внутренние узлы двигателя на всём протяжении ресурса. Нарушение регламента ускоряет износ деталей и запускает цепные отказы: один изношенный компонент разрушает соседние.

Когда диагностика выявляет суммарное повреждение нескольких ключевых компонентов — поршневая группа, шейки коленчатого вала, гильзы цилиндров — встаёт вопрос: ремонтировать или заменять. Если моточасов накоплено много и остальные узлы тоже изношены, контрактный мотор в сборе нередко обходится дешевле полного восстановления.

Алгоритм: от кода ошибки к правильному решению

Получив код ошибки, не торопитесь сразу менять деталь. Точного диагноза требует несколько последовательных шагов, которые позволяют избежать замены исправных компонентов и лишних расходов. Код указывает на систему, а не на конкретную деталь — это важно понимать при каждой диагностике.

Первый шаг — расшифровать код по таблице для вашей серии двигателя. Один код может соответствовать нескольким причинам: важно понять, какая именно система затронута. Второй шаг — проверить внешние признаки: уровни жидкостей, состояние фильтров, визуальные повреждения проводки. Треть всех ошибок связаны с расходниками или механическими дефектами, которые видны без разборки.

Третий шаг — замер параметров в режиме реального времени. Мультиметр, манометр и сканер дают значения, которые следующая проверка позволит сравнить с нормой из мануала. Давление масла ниже нормы при исправном датчике — сигнал к более глубокой диагностике. Температура выше нормы при целом термостате — проверяйте радиатор и помпу. Отклонение параметра от нормы точного значения важнее самого кода ошибки.

Если проверка показала, что требуется замена компонента, используйте оригинальные или сертифицированные запчасти. Неоригинальные форсунки, клапаны или датчики могут не соответствовать допускам серии и вызвать повторные ошибки или ускоренный износ. После замены обязательно выполните следующую процедуру: сбросьте коды ошибок и проведите контрольный запуск с наблюдением за параметрами в сканере.

Четвёртый шаг — дополнительная проверка смежных систем. Если код указывал на топливную систему, дополнительно проверьте состояние фильтров, воздухозаборника и турбины. Неисправности редко бывают изолированными: проблема в одной системе часто добавляет нагрузку на другую. Рекомендуется проверить обслуживание двигателя комплексно — сменить все расходники, убедиться в отсутствии других кодов и проверить уровни всех жидкостей.

Если ошибка требует ремонта, который выходит за рамки полевой диагностики, обратитесь в авторизованный сервис DEUTZ. Сложные внутренние повреждения — задир вала, трещина блока, прогар поршня — требуют точного восстановления по техническим допускам. Самостоятельный ремонт без специального оборудования может привести к повторному отказу через короткий срок эксплуатации.

Частые вопросы

Можно ли сбросить коды ошибок без ремонта?

Технически — да, диагностический сканер позволяет очистить память ЭБУ одной командой. Но если причина не устранена, код вернётся через несколько часов работы или даже быстрее. Сброс без ремонта маскирует проблему: двигатель выглядит исправным до следующего отказа. Делать это стоит только после подтверждённого устранения неисправности — чтобы убедиться, что код больше не появляется при контрольном запуске.

Почему стартер не крутит двигатель, хотя кодов ошибок нет?

Стартер и генератор диагностируются отдельно от кодов ЭБУ: они работают по силовой цепи, которую ЭБУ не всегда контролирует напрямую. Если стартер не включается, проверьте аккумулятор, реле стартера и состояние главных силовых предохранителей. Код ошибки по стартеру появится только если система управления получает некорректный сигнал от реле или датчика положения — что бывает не всегда.

Что значит аварийный режим двигателя DEUTZ и чем он опасен?

Аварийный режим — ограниченный режим работы, в который двигатель переходит при критических отклонениях: перегреве, падении давления масла, серьёзных ошибках ЭБУ. Тяга снижается принудительно, чтобы защитить механические узлы от разрушения. Техника остаётся управляемой, но работать в аварийном режиме долго нельзя: это временная мера, не рабочий режим. Нужна диагностика и устранение причины — без неё двигатель будет периодически уходить в ограничения.

Как часто нужна профилактическая диагностика DEUTZ?

При активной эксплуатации спецтехники диагностику рекомендуют проводить раз в 250-500 моточасов или при каждом плановом ТО. Это позволяет обнаруживать исторические коды до того, как они станут активными неисправностями. Регулярная проверка — возможность выявить износ компонентов заблаговременно и запланировать замену в удобное время, а не в аварийном порядке, когда техника встала посреди смены и срываются сроки.

Итог: диагностика как инструмент управления ресурсом двигателя

Коды ошибок DEUTZ — это конкретная подсказка о том, в каком узле начались проблемы. Грамотное чтение кодов сокращает время диагностики и помогает принять правильное решение: ремонт, замена компонента или полная замена агрегата. Главное — не затягивать с диагностикой и не работать с активными ошибками, игнорируя сигналы системы управления.

Большинство неисправностей, если их поймать на раннем этапе, устраняются без серьёзного вмешательства в двигатель. Засорённая форсунка, изношенный датчик, проблема в проводке — всё это решается в полевых условиях или в небольшой мастерской при наличии нужных запчастей. Если диагностику откладывали и работали с активными ошибками, ремонт обходится в разы дороже и выводит технику из строя на неделю и больше.

Оригинальные запчасти и соблюдение регламента обслуживания — не формальность, а обязательные условия для полноценной работы двигателя. DEUTZ проектировался как промышленный мотор с ресурсом в тысячи моточасов, и этот ресурс реализуется только при правильной эксплуатации. Нарушение регламента добавляет ложные ошибки и ускоряет реальный износ — вместе они создают картину «вечно ломающегося» двигателя, хотя причина нередко в пропущенном ТО.

Диагностика DEUTZ требует понимания архитектуры системы управления: ЭБУ, CAN-шина, датчики и исполнительные устройства работают как единая система. Сбой в одном месте проявляется кодами в другом. Опытный механик читает коды в комплексе, а не по одному — поэтому сложные случаи лучше доверять специалистам с нужным оборудованием.

Когда нужно найти запчасть для конкретной серии или подобрать агрегат в сборе, консультация специалиста по подбору сокращает время поиска. Специалисты сервиса знают, какие компоненты есть в наличии, помогут с гарантийными вопросами клиента и подберут совместимый аналог, если оригинал долго ждать. Уточнить наличие и условия заказа можно по телефону — одного звонка часто достаточно, чтобы определить, что именно нужно.

По мнению Степана, специалиста по подбору запчастей компании АзияТех, инженера-механика, знание кодов ошибок своего двигателя позволяет владельцу техники принимать взвешенные решения: не тратить деньги на лишние запчасти и не запускать проблему до капитального ремонта. Подобрать оригинальные компоненты DEUTZ для любой серии — от расходников до агрегатов в сборе — то, с чем обращаются в магазин АзияТех.
