Гидравлические системы являются сердцем множества современных машин. Экскаваторы, подъемники, прессы и сельскохозяйственная техника — все они приводятся в движение за счет давления жидкости. Центральным элементом любой такой системы выступает гидроцилиндр. Это устройство преобразует энергию потока масла в механическое движение штока. Однако долговечность и эффективность работы этого узла зависят не только от качества масла или состояния насоса. Огромную роль играют мелкие, но критически важные детали, среди которых особое место занимает разрезная втулка скольжения.
Многие владельцы техники и даже некоторые механики недооценивают значение этой детали. Они считают её простым расходным материалом, который можно заменить при первом износе.
Но именно от состояния втулки напрямую зависят два ключевых параметра: герметичность узла и его общий ресурс. Давайте разберемся, как именно эта небольшая деталь влияет на работу всего гидроцилиндра.
Что представляет собой разрезная втулка скольжения
Для начала определим, что это за элемент.

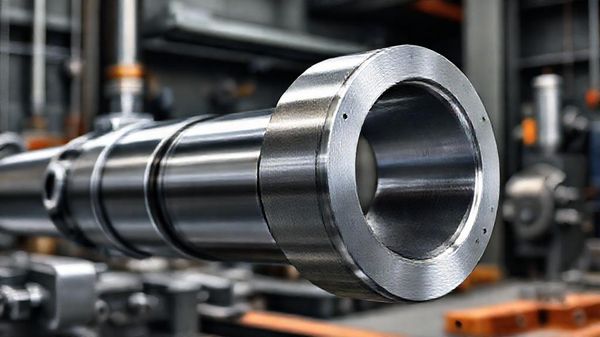

Разрезная втулка скольжения — это деталь цилиндрической формы, устанавливаемая в направляющей гильзе или крышке гидроцилиндра. Она изготавливается из износостойких материалов, чаще всего это бронза, латунь или специальные полимерные композиты. Главная особенность конструкции — наличие продольного разреза. Этот разрез позволяет втулке немного сжиматься при монтаже, обеспечивая плотное прилегание к поверхности штока. Кроме того, разрез компенсирует тепловое расширение материалов при нагреве рабочей жидкости.
Основная функция данной детали — служить опорой для штока. Шток движется возвратно-поступательно, и втулка принимает на себя боковые нагрузки, не давая металлу тереться о металл.
Если бы втулки не было, шток быстро бы выработал ресурс внутренней поверхности гильзы, что привело бы к дорогостоящему ремонту или полной замене узла. Но этим роль втулки не ограничивается.
Влияние на герметичность гидроцилиндра
Герметичность — это способность системы удерживать рабочую жидкость внутри и не пропускать воздух или грязь извне.
На первый взгляд может показаться, что за герметичность отвечают исключительно манжеты и сальники. Однако разрезная втулка скольжения играет здесь ключевую роль, хоть и косвенную.
Представьте, что втулка износилась. Между ней и штоком появляется люфт. Шток начинает двигаться не строго по оси, а с небольшим отклонением, «гулять». Это отклонение передается на уплотнительные элементы. Манжеты, рассчитанные на строго осевое движение, начинают работать в условиях перекоса. Резиновые кромки манжет деформируются неравномерно, появляются зазоры, через которые масло начинает просачиваться наружу.
Кроме того, при износе втулки увеличивается радиальный зазор. В этот зазор под давлением устремляется рабочая жидкость. Если давление высокое, поток масла может размывать смазку и вымывать уплотнения. Это приводит к тому, что гидроцилиндр начинает «потеть» или даже течь. Таким образом, разрушение втулки — это первый шаг к потере герметичности всей системы.
Влияние на ресурс и долговечность узла
Ресурс гидроцилиндра — это суммарное время его работы до предельного состояния, когда ремонт становится экономически нецелесообразным. Разрезная втулка скольжения напрямую определяет этот показатель.
Втулка работает в условиях постоянного трения.
Если материал подобран неправильно или смазка недостаточна, происходит абразивный износ. Частицы металла и грязи, попадающие между штоком и втулкой, действуют как наждак. Они ускоряют износ поверхности штока. Когда шток покрывается глубокими рисками и задирами, никакие уплотнения уже не смогут обеспечить герметичность. Придется либо шлифовать шток (что не всегда возможно), либо менять его полностью.
Также втулка воспринимает радиальные нагрузки. Если она теряет свои свойства, вся нагрузка ложится на уплотнения и направляющие кольца, которые для этого не предназначены.
Они быстро разрушаются. Кроме того, при люфте штока возникают вибрации и удары. Гидравлический удар — опасное явление, которое может разорвать сварные швы гильзы или повредить резьбовые соединения.
Качественная втулка, изготовленная из антифрикционного материала, равномерно распределяет нагрузку и отводит тепло. Это сохраняет геометрию штока и гильзы.
Поэтому ресурс цилиндра с исправной втулкой может исчисляться тысячами часов, тогда как с изношенной деталью он сокращается в разы.
Факторы, разрушающие втулку
Чтобы понять, как продлить срок службы, нужно знать врага в лицо. Основные причины преждевременного выхода из строя разрезной втулки скольжения:
-
Загрязнение рабочей жидкости.
Пыль, металлическая стружка и продукты износа насоса циркулируют в масле. Они попадают в зазор между втулкой и штоком. Твердые частицы врезаются в мягкий материал втулки (если это бронза) или царапают шток (если втулка полимерная). Это самый главный враг.
-
Недостаточная смазка. В некоторых конструкциях смазка втулки осуществляется за счет масляного тумана или специальных каналов. Если они забиваются, начинается сухое трение, приводящее к схватыванию и задирам.
-
Перекосы и несоосность. Если гильза цилиндра установлена с перекосом относительно точки приложения нагрузки, втулка изнашивается неравномерно. С одной стороны появляется выработка, которая быстро прогрессирует.
-
Высокая температура. Перегрев масла снижает его вязкость. Смазывающие свойства падают, а тепловое расширение деталей может привести к заклиниванию втулки в корпусе.
-
Качество изготовления. Дешевые втулки могут иметь неправильную геометрию, шероховатость или несоответствующий состав сплава. Экономия на этой детали всегда оборачивается крупными затратами.
Как выбрать правильную втулку
При выборе разрезной втулки скольжения нельзя руководствоваться только ценой. Необходимо учитывать условия эксплуатации. Для тяжелых условий работы, например, в горной технике или строительных экскаваторах, лучше подходят биметаллические втулки или изделия из высокопрочной бронзы с добавлением графита. Они способны выдерживать высокие удельные нагрузки и работать при ограниченной смазке.
Для легконагруженных систем, где важна скорость и отсутствие коррозии, часто применяют полимерные втулки. Они не боятся влаги, химически стойки и обеспечивают низкий коэффициент трения.
Однако они хуже отводят тепло.
Важно также соблюдать технологию запрессовки. Разрезная втулка должна устанавливаться с определенным натягом. Если натяг недостаточен, она провернется в корпусе. Если слишком велик — разрез сомкнется, и втулка заклинит шток. После запрессовки часто требуется финишная обработка внутренней поверхности для достижения нужного зазора.
Признаки износа и методы диагностики
Понять, что втулка пришла в негодность, можно по косвенным признакам. Первый сигнал — появление масляных подтеков на штоке.
Это говорит о том, что герметичность нарушена. Второй признак — стук или вибрация при работе цилиндра. Это свидетельствует о появлении люфта. Третий симптом — неравномерная скорость движения штока или рывки.
Для точной диагностики требуется разборка гидроцилиндра. Визуальный осмотр втулки покажет наличие рисок, задиров, изменение цвета (перегрев) или неравномерный износ по окружности. Замер микрометром внутреннего диаметра и сравнение с номиналом даст точную картину. Если износ превышает допустимые значения, втулку необходимо заменить.
Разрезная втулка скольжения — это не просто прокладка, а высокоточный компонент гидроцилиндра. Она определяет стабильность положения штока, защищает уплотнения от перекосов и принимает на себя ударные нагрузки. Герметичность и ресурс всего узла находятся в прямой зависимости от её состояния.
Игнорирование качества этой детали или несвоевременная замена приводят к дорогостоящему ремонту. Разрушение втулки влечет за собой износ штока, выход из строя манжет и, как следствие, потерю мощности и загрязнение окружающей среды.
Поэтому при обслуживании гидравлики следует уделять втулкам скольжения первостепенное внимание. Только комплексный подход к качеству всех элементов обеспечит долгую и бесперебойную работу вашей техники.
